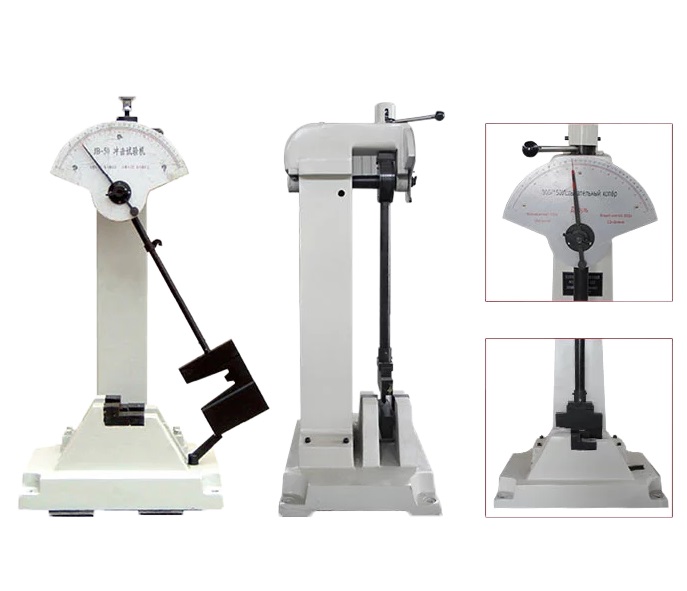

沖擊試驗機用來對金屬材料在動負荷下抵抗沖擊的性能進行檢驗，是冶金、機械制造等單位必備的檢測儀器，也是科研單位進行新材料研究不可缺少的測試儀器。沖擊試驗機也是目前市場上使用zui普遍的沖擊試驗機。今天為大家介紹的沖擊試驗機為數顯式半自動沖擊試驗機，采用單片機控制，電動揚擺、沖擊、單片機測量、運算、數顯結果并可打印等，并能利用沖斷試樣后的剩余能量自動揚擺作好下次試驗準備，操作簡便，工作效率高。那么，沖擊試驗機的操作規程和試驗要求你知道嗎?由小編來和大家說一說。
一、沖擊試驗機操作規程
1、拆箱清洗后，將試驗機移到預先做好的基礎上，用水平儀調整機座水平至0、2/1000以內，緊固地腳螺釘。
2、檢查各部零件是否完整無損，轉動零件應靈活。
3、接上三相四線制50赫，380伏電源。
4、將按鈕盒的插銷插入插座。
5、接通電源開關，指示燈應亮，訊號裝置的伺服電機應反時針轉動(從工作位置看)。
6、按手控盒上的開關撥到“開”位置，按動“取擺”按鈕，主電機應轉動，(此時若發現擺錘順時針轉動，應停車，改變電源相位)，電磁離合器應吸合，動力傳至阻尼桿，微動開關應處于放松狀態，此時主電動機應停轉，電磁離合器就脫開，保險銷伸出，擺錘靠自重掛在掛脫機構上。需要沖擊時，首先按動“退銷”按鈕，然后再按動“沖擊”按鈕。當按動沖擊按鈕時，閥用電磁鐵通電，頂動掛擺機構脫擺，擺錘就落擺沖擊→自動揚擺→掛擺，保險銷伸出，當需要放擺時，按住“放擺”按鈕，保險銷退回，閥用電磁鐵通電，頂動掛脫擺機構向下轉動，電磁離合器吸合，主電機轉動，擺錘順時針方向回轉，當轉至鉛垂位置時，放開按鈕即可停擺。
7、查空擊指針回零：
擺錘位于垂直向下靜止位置時，調整撥子的位置，將指針指準300(150)J刻線，后經取擺、沖擊后(不放沖擊試樣)指針應指在0刻線處。
8、摩擦損失的檢測
此為摩擦所致的能量損失的檢查。指針、撥針位置調好后，先按“取擺”按鈕，取擺→掛擺，再按“退銷”按鈕，然后按住“沖擊”按鈕(或鈕子開關撥向“關”)，使擺錘來回空擺。當第一次擺到較高位置時，用手迅速地將指針撥回到標度盤的左極限位置，(注意不要觸及撥針和擺錘)，待擺錘第二次重新將指針推到標度盤的右邊后，即可記下此時指針所指示的數值，兩次之差(第一次應為零)除以2，即為沖擊擺在一次擺動過程中消耗的摩擦阻力的能量，對于300焦耳擺錘能量損失不應大于1、5焦耳,對于150焦耳擺錘能量損失不大于0、75焦耳。
9、支座跨距及其與刀刃的相對位置調整。
二、沖擊試驗機試驗要求
1、作具體規定的試驗機技術參數。
2、試樣的放置應緊貼支座，并能使擺錘刀刃打擊在背向缺口的一面。試樣缺口對稱面應位于兩支座對稱面上，其偏差不應大于±0、2毫米。
3、試樣在加工和保存期間應防止銹蝕，缺口部位應避免劃傷。
4、試驗前應檢查擺錘空打是否指零(擺錘自由下垂時，使被動指針緊靠主動指針并對準較大沖擊能量處，揚起擺錘空打，被動指針應指示零位)，其偏差不應超過較小分度值的四分之一。
5、當沒有規定具體溫度時，試驗溫度一般應為20±5℃。
6、試驗時檢查試樣尺寸用的量具精度不應低于0、02毫米。試樣缺口底部處橫截面尺寸在規定偏差范圍以內時，可以使用公稱尺寸計算aKV值。
以上就是小編為大家分享的沖擊試驗機的操作規程和試驗要求，希望對大家有所幫助。如有其他問題需要咨詢，歡迎您致電本網站客服電話。
|
